產品介紹：
■ TL8100系列應用領域
◆ 網絡中心、服務器群、電信行業、銀行系統、醫院、政府、證劵、金融、工業過程控制應用，路由器，交換機，辦公自動化，計算機設備，精密儀器設備等。

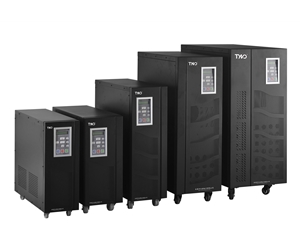

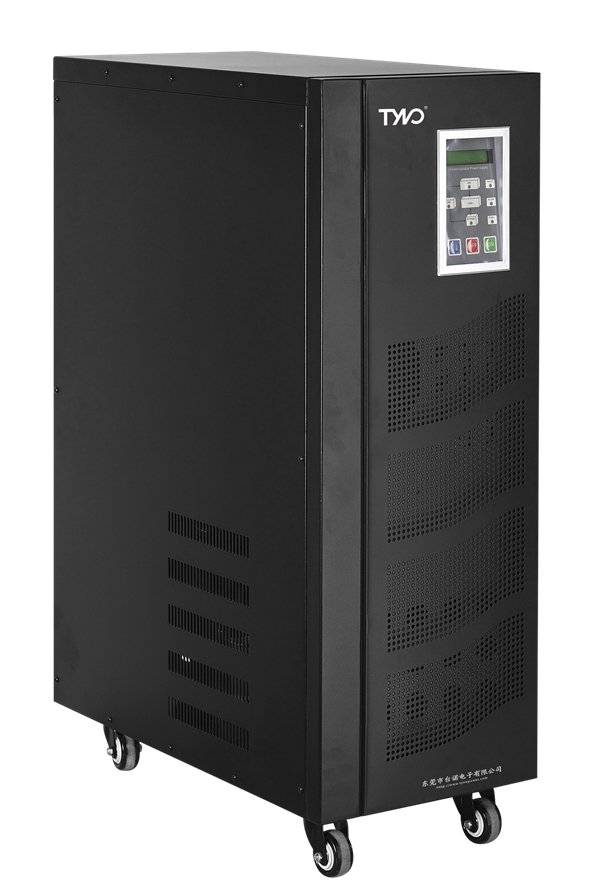

■ TL8100系列產品介紹
TL8100系列單進單出工頻在線式UPS是針對中國電網環境和網絡系統對電源的高可靠度的要求,專為金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、企業、醫療等系統的網絡計算機房和小型智能設備、精密儀器等設計的高性能正弦波在線式UPS，尤為適用于惡劣的電網環境。
TL8100系列單進單出工頻在線式UPS的中國電網環境設計理念，無疑將成為保障網絡系統穩定運行的最佳拍檔，并可為用戶提供隔離變壓器、外置充電器及SNMP適配器等可選件。
■ TL8100系列技術特性
針對中國電網環境的設計理念，提升系統的可用性
◆ 單進單出220V，適用于中國電網；
◆ 超寬的交流輸入電壓范圍，降低電池的使用頻度，有效延長電池的使用壽命；
◆ 超寬的輸入頻率范圍，保證接入各種燃油發電機均可穩定工作。
高可靠的設計理念，保障網絡系統的穩定運行
◆ 純?cè)诰€式雙變換拓樸架構設計，提供最佳的電源質量；
◆ 采用SPWM脈寬調制、IGBT功率模塊以及輸出隔離變壓器，保證UPS輸出不受電網波動和雜訊 的干擾；
◆ 采用先進的鎖相同步技術和電子靜態旁路開關，輸出零轉換時間，滿足精密設備對電源的高標準要求，保證負載供電的連續性；
◆ 基于先進的微處理器控制技術，全面提升系統的可用性和可靠性。
◆ UPS逆變和PFC采用先進的全數字化控制技術，輸入功率因素大于0.98及很低的諧波電流。
◆ UPS在無市電狀態下，可直接用電池開機啟動UPS,或無電池情況下直接用市電啟動，電池放電至欠壓保護后，市電恢復后自動啟動UPS
智能化電池管理技術，有效延遲電池的使用壽命
◆ 智能化電池管理技術，均充/浮充自動轉換，能有效延長電池的使用壽命；
◆ 可并聯的自主均流型大功率充電器，均流不平衡度≤3％，有效縮短充電時間，最大限度滿足系統的配置要求。
完善的保護功能，極大保證系統的穩定性和可靠性
◆ 具備超強的冷啟動能力，可在滿載的情況下進行冷啟動操作，滿足用戶的應急需求；
◆ 具備智能型無人值守功能，滿足特殊場合的需要；
◆ 具備開機自診斷功能，可及時發現UPS的故障隱患，避免潛在隱患而可能引發的故障風險；
◆ 具有輸入突波浪涌保護；輸出過載/短路保護；電池故障及低壓預警保護；電池過充電保護；逆變器過溫及故障轉旁路供電保護等多種保護功能，保證了系統運行的穩定性和可靠性。
先進的數字化并機控制技術
◆ 數字環流控制技術，確保投入并聯的UPS同頻、同相、同電壓，使并聯UPS間環流大大減小，全面提升并聯系統的可靠性；
◆ 獨一無二的不同功率UPS間實現并機，按UPS功率大小自動分配負載量，極大方便UPS的擴容；
◆ 可實現多達8臺的UPS并機，提高系統可靠性，加大總輸出功率。單機升級為并機容易實現，伸縮性強；
◆ 閉環冗余式的并機通訊電纜線，全面提升并機的安全可靠性；
◆ 并機UPS可共享同一電池組，可節省投資。
親善的人機界面LCD+LED和網管功能，使人機溝通零距離
◆ 具備多種聲光預警功能，簡潔明了；
◆ 大屏幕LCD液晶顯示界面，提供UPS準確的運行參數及工作狀況；（可選顯示電池容量，歷時故障記錄，時間）
◆ 透過RS232接口，配合UPS智能監控軟件，可與PC進行即時通訊，UPS系統的各種參數及工作狀態一目了然地顯示在PC的通訊界面上，通過設置，電腦可對UPS系統進行多種功能的直接控制；
◆ 具有RS485接口及DB9干節點接口的可選項功能；
◆ 可外置SNMP適配器，系統具有直接上網功能，提供即時的UPS資料和電源訊息，通過各種網絡管理平臺進行通訊、管理，系統即刻成為網絡中的一員。
■ TL8100系列技術規格參數（可以根據客戶要求定制標準19英寸機箱）
|
型號 |
TL8101 |
TL8102 |
TL8103 |
TL8104 |
TL8106 |
TL8108 |
TL8110 |
TL8112 |
TL8115 |
TL8120 |
TL8125 |
TL8130 |
|||
|
容量 |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA |
|||
|
交流輸入 |
|||||||||||||||
|
電壓 |
單相160~275VAC（可選加AVR110-300VAC) |
||||||||||||||
|
頻率 |
50(60) Hz ±5% |
||||||||||||||
|
最大電流 |
56A |
||||||||||||||
|
最大電流 |
6A |
12A |
18A |
24A |
34A |
45A |
56A |
66A |
82A |
112A |
132A |
164A |
|||
|
交流輸出 |
|||||||||||||||
|
電壓 |
單相220VAC |
||||||||||||||
|
頻率 |
50(60) Hz |
||||||||||||||
|
電壓穩定度 |
±1% |
||||||||||||||
|
頻率穩定度 |
±0.5% (市電斷電時) |
||||||||||||||
|
波形 |
SPWM正弦波 |
||||||||||||||
|
功率因素 |
0.8(滯后)（可選0.9） |
||||||||||||||
|
失真度 |
<3%(線性負載) |
||||||||||||||
|
瞬態反應 |
電壓變化≤3%（100%負載投入或切出） |
||||||||||||||
|
輸出電流峰值系數 |
3:1 (Max.) |
||||||||||||||
|
電池 |
|||||||||||||||
|
電壓 |
48VDC |
192VDC |
|||||||||||||
|
電壓 |
電壓 |
||||||||||||||
|
型式 |
型式 |
||||||||||||||
|
充電時間 |
充電時間 |
||||||||||||||
|
警告裝置 |
|||||||||||||||
|
市電斷電 |
蜂鳴器每隔4秒鳴叫1次 |
||||||||||||||
|
市電異常 |
蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍 |
||||||||||||||
|
電池將耗盡 |
蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮 |
||||||||||||||
|
過載 |
過載指示燈常亮，蜂鳴器長鳴 |
||||||||||||||
|
UPS異常 |
故障指示燈常亮，蜂鳴器長鳴 |
||||||||||||||
|
內部保護裝置 |
|||||||||||||||
|
電池 |
電池低壓自動關機，市電恢復自動重啟，小型斷路器保護 |
||||||||||||||
|
過載 |
超載(120—150%) 60秒后自動轉至旁路供電，負載正常后恢復 |
||||||||||||||
|
過溫度 |
UPS內部溫度＞85℃自動轉至旁路 |
||||||||||||||
|
輸出短路 |
限流，自動關機，小型斷路器保護 |
||||||||||||||
|
UPS異常 |
自動轉至旁路，負載由市電供電 |
||||||||||||||
|
雜波濾波器 |
10~100KHz at 40dB; 100KHz~100MHz at 70dB |
||||||||||||||
|
控制面板 |
|||||||||||||||
|
LCD顯示屏 |
顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；逆變器溫度 |
||||||||||||||
|
電池低壓指示燈 |
電池電壓低時亮 |
||||||||||||||
|
過載指示燈 |
過載時亮 |
||||||||||||||
|
故障指示燈 |
故障時亮 |
||||||||||||||
|
UPS狀態指示燈 |
市電模式；電池模式；逆變供電；旁路供電；UPS異常 |
||||||||||||||
|
安規標準 |
|||||||||||||||
|
安規 |
GB4943 |
||||||||||||||
|
EMI |
IEC62040-2，GB7260.2 |
||||||||||||||
|
EMS |
IEC61000-4-2~5，GB/T 17626.2~5 |
||||||||||||||
|
環境 |
|||||||||||||||
|
溫度 |
-10~50℃ |
||||||||||||||
|
濕度 |
20~90% 不凝結 |
||||||||||||||
|
海拔 |
小于1000m（海拔每增加500m，UPS輸出減額2%） |
||||||||||||||
|
噪音 |
<55dB (距離箱體1米處) |
||||||||||||||
|
外形 |
|||||||||||||||
|
輸入輸出接線方式 |
端子臺 |
||||||||||||||
|
凈重（無電池）Kg |
46 |
63 |
75 |
68 |
75 |
110 |
115 |
120 |
130 |
200 |
230 |
245 |
|||
|
尺寸W×D×H (mm) |
200×620×540 |
230×580×550 |
230×580 ×700 |
310×590×870 |
410×670 ×935 |
435*680*1000 |
|||||||||
|
其它 |
|||||||||||||||
|
整機效率 |
＞85%(可選90-95%） |
||||||||||||||
|
市電斷電轉換時間 |
0ms |
||||||||||||||
|
通訊接口 |
RS232接口，可直接外置SNMP卡；RS485、DB9干節點可選 |
||||||||||||||
|
備注 |
可以根據客戶要求定制加輸入隔離變壓器、浪涌保護器、220VAC輸入110VAC輸出或者110VAC輸入220VAC輸出非標定制機器、及醫療專用UPS |
||||||||||||||

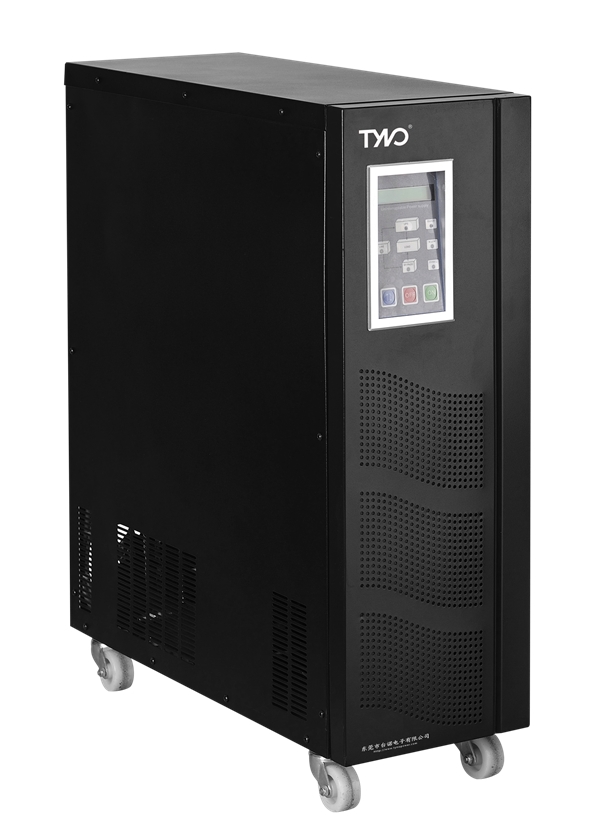

TL8103

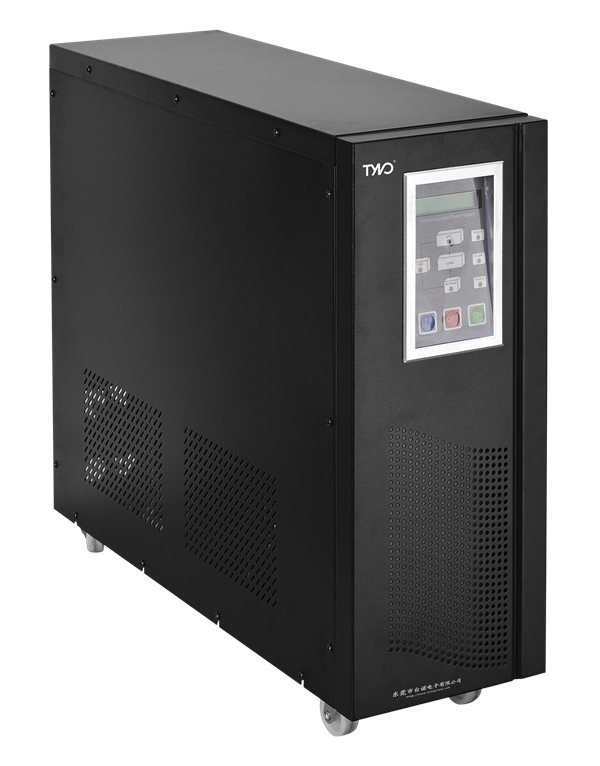

TL8106

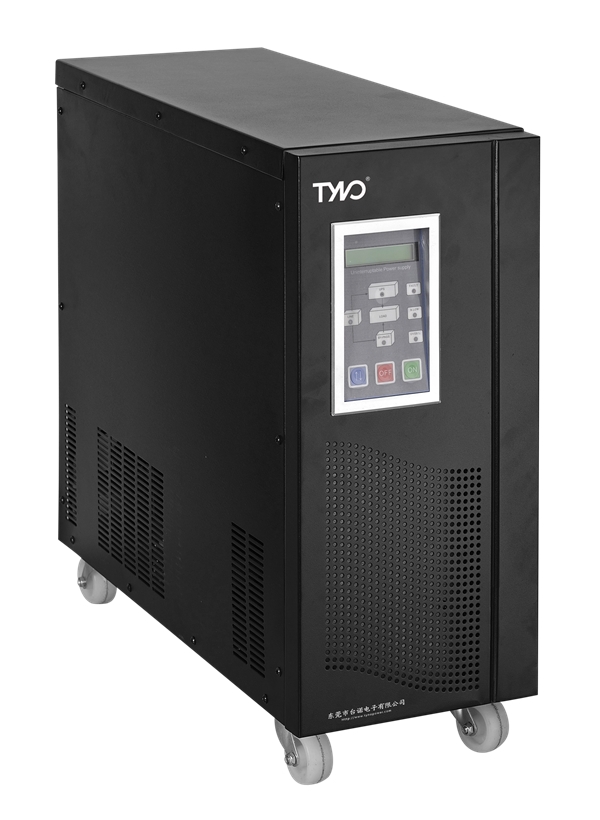

TL8108

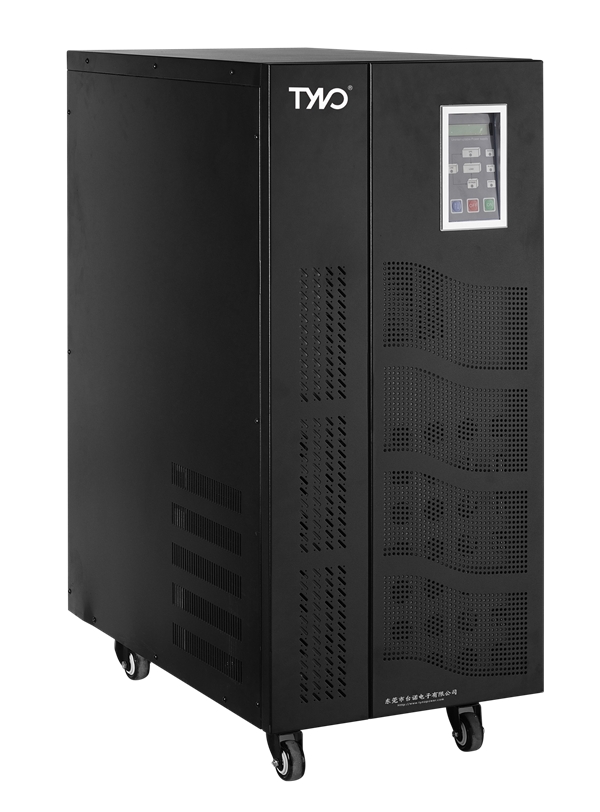

TL8110-15

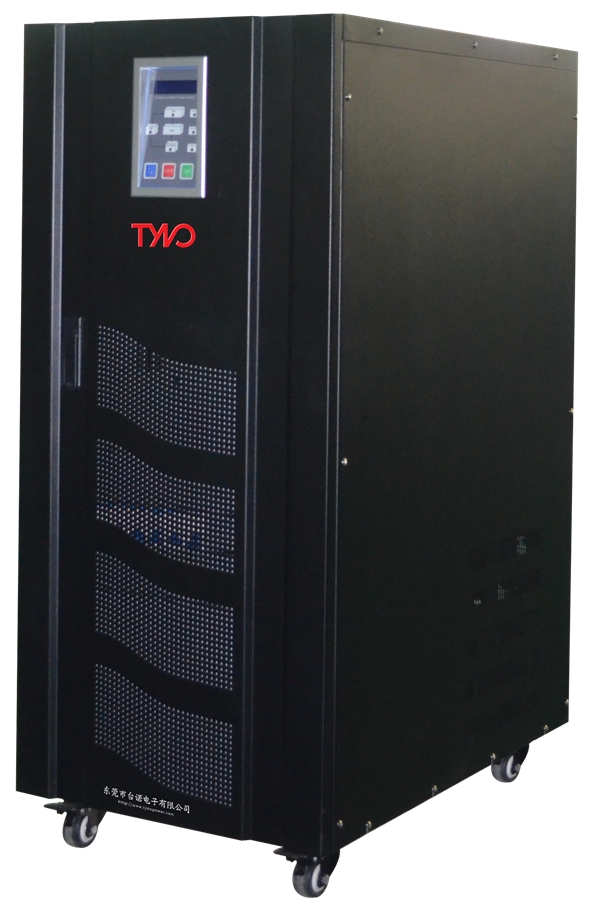

TL8120
TL8130
